Relevante Modelle
Alle batterieelektrischen Fahrzeuge (BEV) und Plug-in-Hybridfahrzeuge (PHEV)
Welche intelligenten Ladefunktionen bietet die Porsche Wallbox und wie kann ich sie nutzen?
Intelligente Ladefunktionen machen das Laden Ihres Elektrofahrzeugs zu Hause noch effizienter und komfortabler. Sie optimieren den Ladevorgang, passen sich Ihren Energiequellen an und lassen sich nahtlos in die elektrische Installation Ihres Zuhauses integrieren. Diese Funktionen gehen über das einfache Laden hinaus: Zusätzliche Steuerungs- und Automatisierungsoptionen helfen Ihnen, das Laden auf Ihren Energiebedarf zu Hause abzustimmen, und unterstützen eine effiziente Energieverteilung.
Mit der Porsche Wallbox, die über ein integriertes Energiemanagementsystem (EMS) verfügt, können Sie die Vorteile von intelligenten Ladefunktionen nutzen. In den folgenden Abschnitten erklären wir, welche Funktionen verfügbar sind, für welche Ladesituationen sie geeignet sein können und wie sie eingerichtet werden.
Einige Details in diesem Artikel sind technischer Natur. Wir empfehlen, diese Einstellungen bei der Inbetriebnahme Ihrer Porsche Wallbox von einer qualifizierten Elektrofachkraft konfigurieren zu lassen.
Inhaltsverzeichnis
Relevante Modelle Was ist Lastmanagement und wie funktioniert es mit der Porsche Wallbox? Kann ich die Porsche Wallbox in ein bestehendes Home Energy Management System (HEMS) integrieren? Welche intelligente Ladefunktion der Porsche Wallbox ist die richtige für mich? Technischer Leitfaden für Elektrofachkräfte: So richten Sie intelligente Ladefunktionen für die Porsche Wallbox ein
Was ist Lastmanagement und wie funktioniert es mit der Porsche Wallbox?
Das Lastmanagement trägt dazu bei, dass Ihr Porsche zu Hause sicher und zuverlässig geladen werden kann und die verfügbare elektrische Kapazität optimal genutzt wird.
Beim Laden Ihres Fahrzeugs gibt es zwei zentrale Fragen:
Die erste Frage wird durch den statischen und den dynamischen Überlastschutz beantwortet. Diese Funktionen tragen dazu bei, dass die beim Laden benötigte elektrische Leistung innerhalb der verfügbaren Kapazität Ihres Hauses bleibt.
Die zweite Frage wird wichtig, wenn mehrere Porsche Wallboxen an denselben Stromkreis angeschlossen sind. In diesem Fall regelt die Lastverteilung, wie die verfügbare Ladeleistung auf die angeschlossenen Wallboxen verteilt wird.
Zusammen tragen diese Funktionen dazu bei, ein sicheres, zuverlässiges und effizientes Ladeerlebnis zu ermöglichen, das auf die elektrische Ausstattung Ihres Zuhauses abgestimmt ist.
Verfügbare Funktionen des Lademanagements:
Wenn eine Lastmanagementfunktion aktiv ist, passt die Porsche Wallbox die Ladeleistung automatisch an die verfügbare elektrische Kapazität und die festgelegte Konfiguration an. Dadurch werden alle in der My Porsche App und/oder der Porsche Wallbox Web App festgelegten Ladeleistungsgrenzen außer Kraft gesetzt.

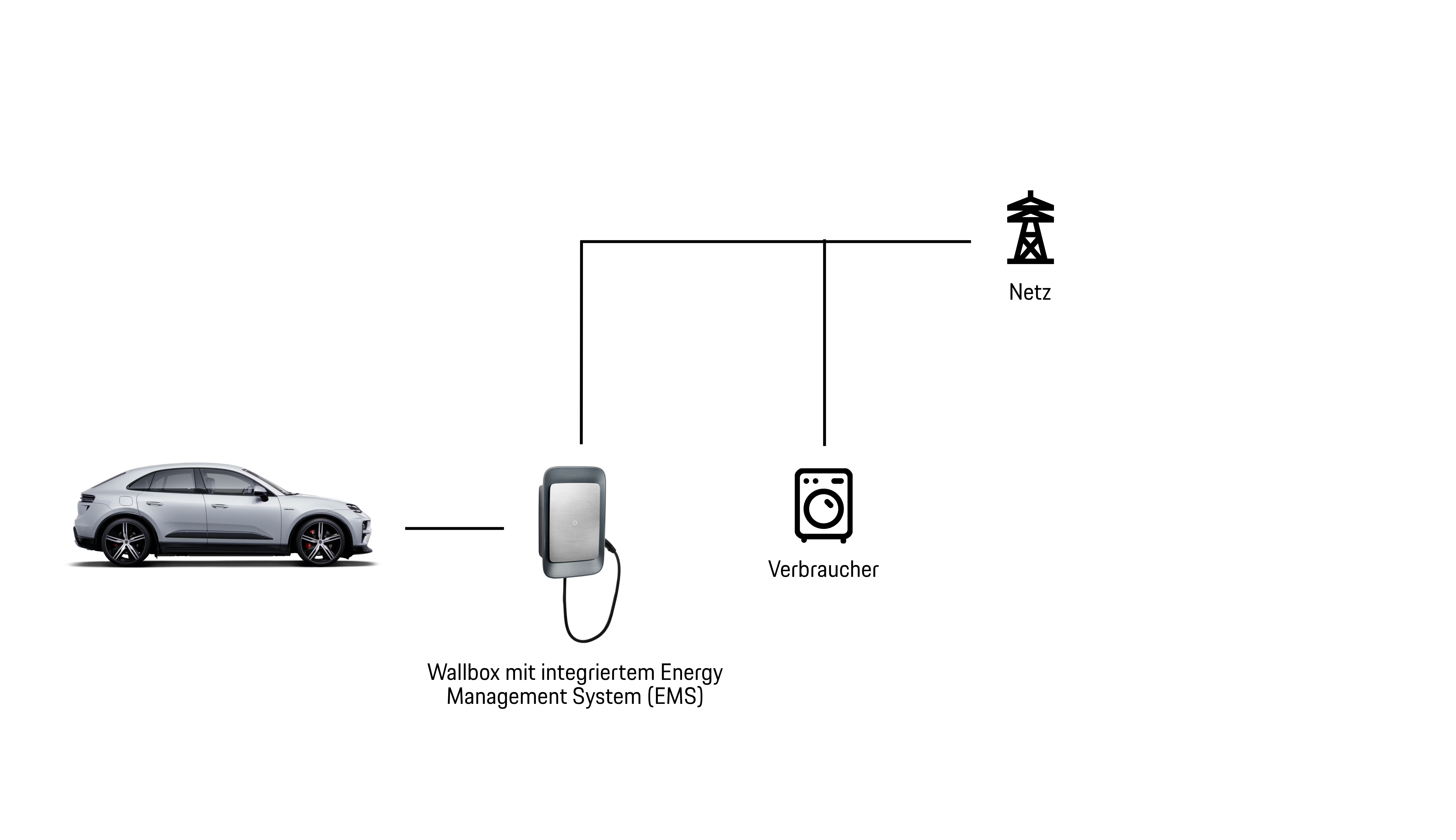

Statischer Überlastschutz
Der statische Überlastschutz hilft dabei, eine Überschreitung der elektrischen Kapazität Ihres Hauses zu verhindern, indem er eine feste Stromgrenze anwendet. Dies gewährleistet sicheres und zuverlässiges Laden, auch wenn die verfügbare elektrische Kapazität begrenzt ist. Im Gegensatz zum dynamischen Überlastschutz wird die Ladeleistung nicht kontinuierlich anhand des Echtzeitverbrauchs im Haushalt angepasst. Damit ist der statische Überlastschutz eine einfache und effektive Lösung, wenn die verfügbare Kapazität bekannt ist und konstant bleibt. Für die Nutzung dieser Funktion ist kein externer Energiezähler erforderlich.

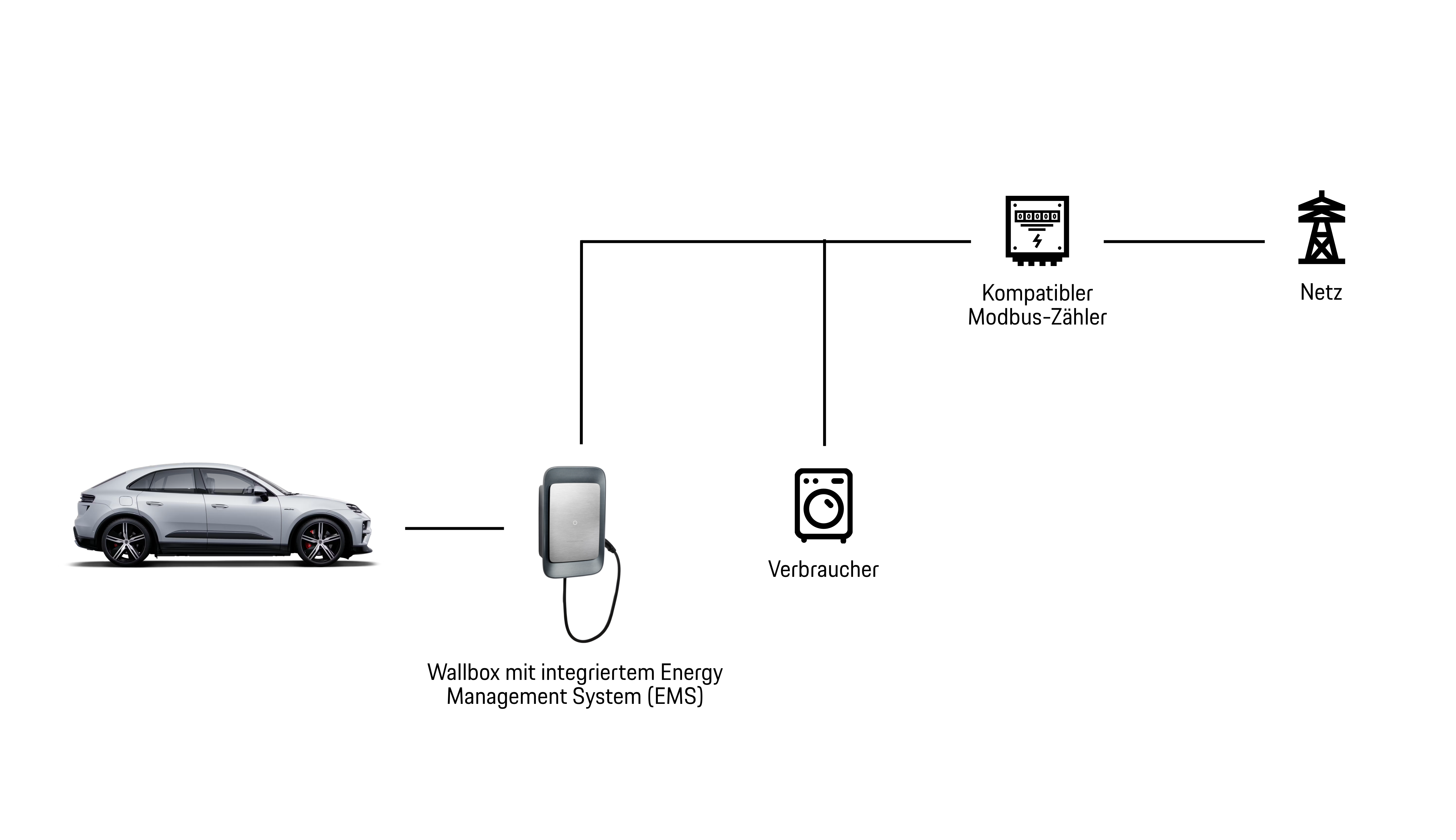

Dynamischer Überlastschutz
Wenn mehrere leistungsstarke Geräte in Ihrem Haushalt, wie eine Wärmepumpe, ein Backofen oder ein Elektrofahrzeug, gleichzeitig genutzt werden, kann der Strombedarf schnell steigen. Der dynamische Überlastschutz passt die Ladeleistung Ihrer Porsche Wallbox automatisch an den aktuellen Energieverbrauch im Haushalt an. Dies trägt dazu bei, eine Überschreitung der verfügbaren elektrischen Kapazität zu verhindern und ein zuverlässiges Laden zu gewährleisten, während andere Haushaltsgeräte reibungslos weiterlaufen. Damit diese Funktion genutzt werden kann, muss ein kompatibler externer Modbus-Zähler installiert und mit der Porsche Wallbox verbunden sein.

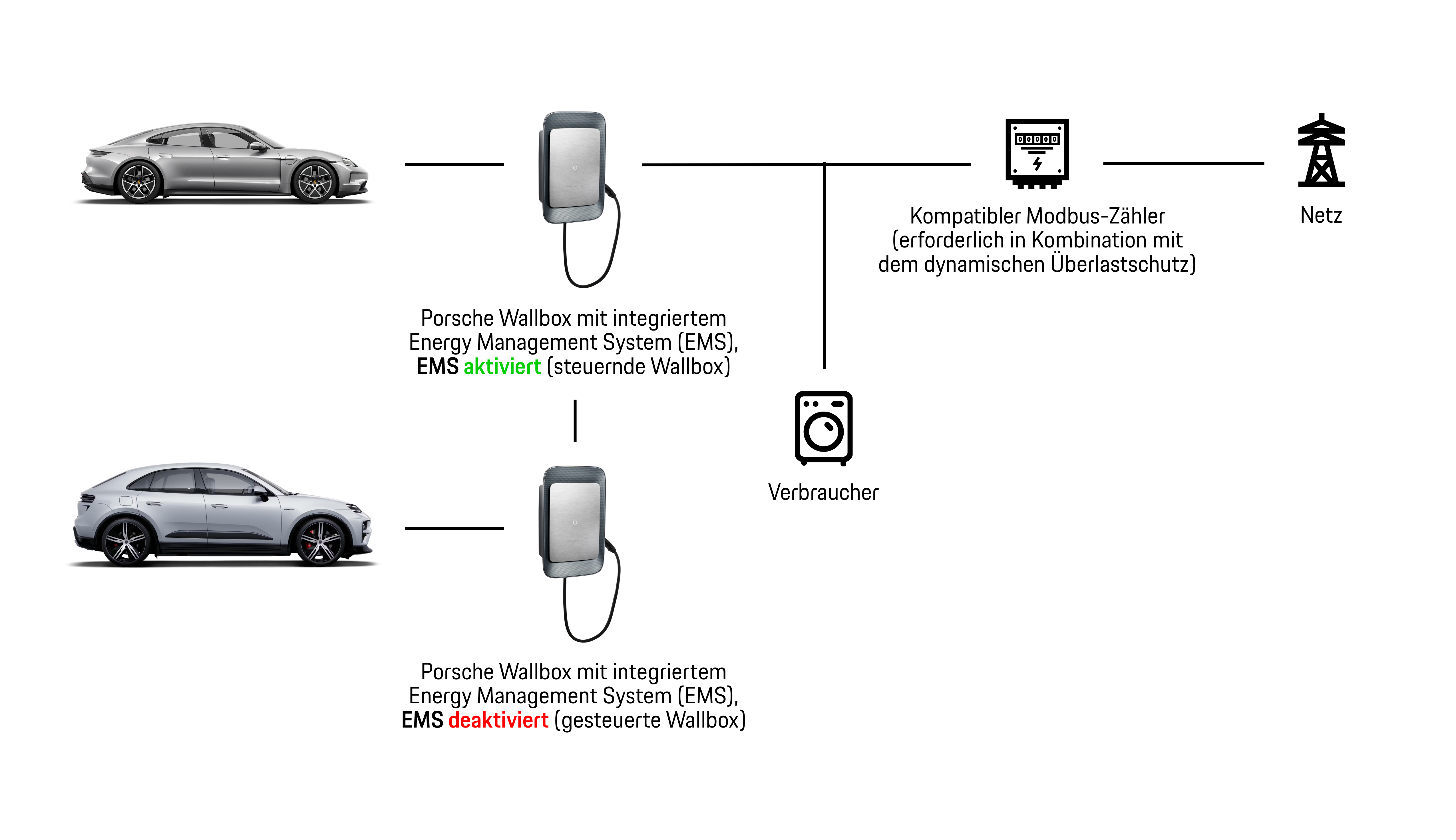

Lastverteilung (Load Balancing)
Lastverteilung ermöglicht den sicheren Betrieb mehrerer Porsche Wallboxen an demselben Stromkreis. Es verteilt die verfügbare Ladeleistung automatisch auf alle angeschlossenen Wallboxen, um eine Überlastung des Stromkreises zu verhindern.
Wenn beispielsweise zwei Fahrzeuge gleichzeitig laden, wird die verfügbare Ladeleistung zwischen beiden Wallboxen aufgeteilt. Dadurch können beide Fahrzeuge gleichzeitig laden, ohne dass die maximal verfügbare Anschlussleistung überschritten wird. Das zuerst angeschlossene Fahrzeug hat Vorrang und erhält die maximal verfügbare Ladeleistung. Wenn zusätzliche Leistung verfügbar ist, wird die verbleibende Kapazität automatisch dem zweiten angeschlossenen Fahrzeug zugewiesen.
Um Lastverteilung zu aktivieren, fungiert eine Porsche Wallbox mit aktiviertem EMS als steuernde Wallbox (Master), während weitere Porsche Wallboxen als sekundäre Wallboxen (Slaves) verbunden sind.
Die Lastverteilung kann entweder dynamisch oder statisch umgesetzt werden. Weitere Informationen finden Sie in den obigen Abschnitten „Dynamischer Überlastschutz“ und „Statischer Überlastschutz“.
Kann ich die Porsche Wallbox in ein bestehendes Home Energy Management System (HEMS) integrieren?
Die Porsche Wallbox verfügt bereits über eigene Energiemanagementfunktionen. Wenn Sie jedoch bereits ein Home Energy Management System (HEMS) installiert haben, beispielsweise um Solarenergie mit Ihrer Wärmepumpe oder anderen Geräten zu koordinieren, kann es von Vorteil sein, die Wallbox mit diesem System zu verbinden. Die Integration ist über die Protokolle Modbus oder EEBUS möglich. Ausführliche Informationen zur Einrichtung finden Sie im Abschnitt "Technischer Leitfaden für Elektrofachkräfte" weiter unten.
Diese Integration ermöglicht es allen verbundenen Geräten, intelligent zusammenzuarbeiten, und trägt dazu bei, die Energieflüsse in Ihrem Zuhause koordiniert und effizient zu halten. Damit die Integration aktiviert werden kann, wird die Porsche Wallbox in der Porsche Wallbox Web App als sekundäres Gerät (in der technischen Kommunikation auch als Slave-Gerät bezeichnet) konfiguriert. Die gesamte weitere Konfiguration und Steuerung erfolgt über Ihre HEMS-Schnittstelle. In dieser Konfiguration fungiert die Porsche Wallbox als gesteuertes Gerät innerhalb Ihres häuslichen Energieökosystems.
Welche intelligente Ladefunktion der Porsche Wallbox ist die richtige für mich?
Verschiedene Ladeszenarien erfordern unterschiedliche Lösungen. Die folgende Übersicht bietet Ihnen Orientierung dazu, welche intelligente Ladefunktion für Ihre Situation relevant sein könnte. Ob Sie eine einzelne Porsche Wallbox nutzen, mehrere Porsche Wallboxen betreiben oder bereits über ein Home Energy Management System (HEMS) verfügen, die passende Lösung hängt von der individuellen Elektroinstallation in Ihrem Zuhause ab. Eine qualifizierte Elektrofachkraft kann Ihre Installation beurteilen und die am besten geeignete Konfiguration empfehlen.
Beispielsituationen:
Technischer Leitfaden für Elektrofachkräfte: So richten Sie intelligente Ladefunktionen für die Porsche Wallbox ein
Dieses Kapitel erklärt, wie Sie jede Funktion konfigurieren können. Diese Einstellungen sind recht technisch und in erster Linie für Elektrofachkräfte bestimmt. Wir empfehlen, die Einstellungen während der Inbetriebnahme von einer qualifizierten Elektrofachkraft konfigurieren zu lassen.
Der Installationsleitfaden für die Porsche Wallbox (im Lieferumfang der Wallbox enthalten oder online auf der Website für Bedienungsanleitungen verfügbar) bildet die Grundlage für die Konfiguration. Nachfolgend finden Sie weitere hilfreiche Informationen.
Wenn Sie die Porsche Wallbox zum ersten Mal konfigurieren, können die im Installationsassistenten angezeigten Bildschirme leicht von den in diesem Artikel gezeigten Screenshots abweichen. Die beschriebenen Konfigurationsoptionen und Einstellungen sind jedoch dieselben.
Bitte beachten Sie: Die ordnungsgemäße Konfiguration und Inbetriebnahme von Komponenten von Drittanbietern innerhalb des Heimenergie-Ökosystems obliegen den jeweiligen Herstellern, Installateuren oder Dienstleistern und werden von ihnen durchgeführt.
Wählen Sie unten die entsprechende intelligente Ladefunktion aus, um zu beginnen:
So richten Sie den statischen Überlastschutz in der Webanwendung der Porsche Wallbox ein
Konfigurationsschritte:
1. Verbinden Sie Ihr Endgerät mit dem WiFi-Hotspot Ihrer Porsche Wallbox. Den Namen des Hotspots und das Passwort finden Sie im Zugangsdatenbrief, der der Porsche Wallbox beiliegt. Öffnen Sie anschließend in einem Webbrowser die Adresse https://10.0.2.1/ und bestätigen Sie gegebenenfalls angezeigte Warnmeldungen. Melden Sie sich auf der Login-Seite der Porsche Wallbox Web App als Service User an. Auch diese Zugangsdaten finden Sie im Zugangsdatenbrief. Zusätzlicher Hinweis: Sollten Sie Ihre Wallbox schon zuvor mit Ihrem Heimnetz verbunden haben, können Sie die Wallbox auch über die von Ihrem Router vergebene IP-Adresse oder unter https://pwbx-1234567/ erreichen. Ersetzen Sie dabei „1234567“ durch die im Zugangsdatenbrief angegebene Seriennummer. Es wird empfohlen, für eine bessere Übersicht einen Desktop-Computer/Laptop oder ein Tablet zu verwenden.
2. Stellen Sie sicher, dass die Software Ihrer Porsche Wallbox auf dem neuesten Stand ist (um intelligente Ladefunktionen zu ermöglichen, ist mindestens die Softwareversion R03.004.045.303-PorscheWBX erforderlich).
3. Aktivieren Sie Energiemanagement unter dem Tab Energiemanagement. Durch die Aktivierung des Energiemanagements wird das Gerät als Master-Wallbox eingerichtet.
4. Durch Klicken auf die Taste Energiemanagement Dashboard wird die Web-App für den Energiemanager in einem neuen Fenster geöffnet. Der Stromgrenzwert pro Phase (Ampere) für den Netzanschlusspunkt muss über das Bleistift Icon (unter „Konfiguration des Netzanschlusspunkts“) auf einen geeigneten Wert eingestellt werden. Durch das Aktivieren des Energiemanagements und das Einrichten des Stromgrenzwerts pro Phase für den Netzanschlusspunkt werden anschließend sämtliche vom Benutzer vorgenommenen Einstellungen zur Leistungsbegrenzung (My Porsche App und/oder Porsche Wallbox Web App) außer Kraft gesetzt.
5. Nach dem Einstellen der Strombegrenzung pro Phase ohne Hinzufügen eines Energiezählers über das Plus-Symbol (Energiezähler Netz) wird der statische Überlastschutz im Gerät automatisch aktiviert. Um weitere Wallboxen hinzuzufügen und die maximal verfügbare Energie zu verteilen, beachten Sie bitte das nachstehende Kapitel „So richten Sie das Lastverteilung in der Porsche Wallbox Web-Anwendung ein“.
So richten Sie den dynamischen Überlastschutz in der Webanwendung der Porsche Wallbox ein
Ein kompatibler Modbus-Zähler muss am Netzanschluss installiert und in dasselbe lokale Netzwerk wie die Porsche Wallbox eingebunden werden (alternativ über eine direkte Ethernet-Verbindung zwischen Wallbox und Modbus-Zähler). Wählen Sie beispielsweise einen der folgenden Modbus-Zähler aus:
Modbus TCP (Ethernet)
Modbus RTU (erfordert zusätzlichen TCP-Konverter)
In der Energy Management Web-App wird die Gesamtkapazität des Stromkreises konfiguriert, und der angeschlossene Zähler wird konfiguriert und den Systemeinstellungen hinzugefügt.
Die Ladeleistung wird dynamisch auf die Wallboxen verteilt, wobei der Stromverbrauch anderer Geräte im Stromkreis berücksichtigt wird (für Wallboxen gilt das Prinzip „Wer zuerst kommt, mahlt zuerst“).
Konfigurationsschritte:
5. Nachdem der Stromgrenzwert pro Phase über das Bleistift- Icon (unter „Konfiguration des Netzanschlusspunkts“) eingerichtet wurde, muss über das Plus- Icon (unter „Energiezähler Netz“) ein kompatibler Modbus-Zähler hinzugefügt werden.
6. Zählerspezifische Daten können eingegeben werden:
Klicken Sie nach Eingabe der Daten auf die Taste Speichern , um den Zähler hinzuzufügen.
7. Der dynamische Überlastschutz ist aktiv, wenn das Energiemanagement aktiv ist, ein Grenzwert festgelegt wurde und ein kompatibler Zähler gekoppelt ist. Alle vom Nutzer vorgenommenen Einstellungen zur Leistungsbegrenzung (My Porsche App und/oder Porsche Wallbox Web App) werden außer Kraft gesetzt.
So richten Sie die Lastverteilung (Load Balancing) in der Porsche Wallbox Web App ein
Diese Funktion ist in erster Linie für Setups mit zwei oder mehr Wallboxen vorgesehen. Wenn nur eine Wallbox installiert ist, kann Dynamic Load Management dennoch als Blackout-Schutz verwendet werden.
Um das Lastmanagement zu aktivieren, wird das Energiemanagementsystem (EMS) in einer Wallbox aktiviert, die dann als Master-Einheit fungiert. Die zusätzlichen Wallboxen werden während der Konfiguration mit ihr gekoppelt und fungieren als Slave-Einheiten.
Voraussetzungen:
Konfigurationsschritte:
3. Um die Kopplung zu bestätigen, rufen Sie die Web-App der ersten Slave-Wallbox auf und nehmen Sie die Anfrage der Master-Wallbox unter Verbindungen > EEBUS-HEMS > Gefundene EEBUS-Geräte durch Klicken auf das Gerät an.
4. Durch Klicken auf Koppeln wird das Gerät zur Liste der gekoppelten EEBUS-Geräte hinzugefügt.
5. Wenn weitere Wallboxen hinzugefügt werden sollen, kann Schritt 4 für jede anzuschließende Wallbox wiederholt werden
Die verfügbare Leistung wird automatisch auf die gekoppelten Geräte verteilt.
So richten Sie ein externes HEMS zur Steuerung der Wallbox über Modbus oder EEBUS in der Porsche Wallbox Webanwendung ein
Abhängig vom externen Home Energy Management System (HEMS) kann die Porsche Wallbox über Modbus oder EEBUS integriert und gesteuert werden. Die Modbus-Kommunikation basiert auf der Spezifikation der Heidelberg Amperfied Modbus-Registerzuordnung (die unten heruntergeladen werden kann), während EEBUS eine standardisierte Energiemanagementkommunikation zwischen kompatiblen Geräten innerhalb des lokalen Energieökosystems ermöglicht.
> Modbus
Download:
Konfigurationsschritte:
1. Greifen Sie als Servicebenutzer über einen Webbrowser auf die Porsche Wallbox Web App zu (Hinweis: Die entsprechenden Zugangsdaten finden Sie im Zugangsdatenbrief, der der Wallbox beiliegt). Für eine bessere Übersicht wird die Verwendung eines PCs oder Tablets empfohlen.
2. Stellen Sie sicher, dass die Wallbox-Software auf dem neuesten Stand ist (zur Aktivierung intelligenter Ladefunktionen ist mindestens die Softwareversion R03.004.045.303-PorscheWBX erforderlich).
3. Klicken Sie auf Verbindungen > Modbus-Server > Modbus-Server aktivieren
Die Wallbox ist nun als Modbus-„Server“ konfiguriert und kann von jedem Modbus-„Client“ konfiguriert werden.
> EEBUS
Konfigurationsschritte:
5. Durch Klicken auf Koppeln wird das Gerät zur Liste der gekoppelten EEBUS-Geräte hinzugefügt.
Wenn die Kopplung erfolgreich ist, wird dies in diesem Fenster angezeigt:
